Friday, 20 October 2017

CCNA Super Config - Lab 1

Posted on 16:14:00 by  with No comments

Tujuan Lab

  • Konfigurasi antar router dengan menggunakan routing dynamic eigrp dan routing static.

  • Mempelajari VLAN untuk switch.
  • Agar semua client dapet terhubung.

Topologi Lab



Konfigurasi


Router-IDN-1

IP yang digunakan.


Gunakan routing eigrp pada router tersebut.

Router(config)#ro eigrp 1

Router(config-router)#net 20.20.20.0
Router(config-router)#net 30.30.30.0
Router(config-router)#no auto-summary
Router(config-router)#ex

Setelah itu kita lakukan routing static agar router dan server DNS bisa terkoneksi pada semua host atau client.

Router(config)#ip route 60.60.60.0 255.255.255.252 30.30.30.2
Router(config)#ip route 14.14.14.0 255.255.255.0 30.30.30.2
Router(config)#ip route 10.10.10.0 255.255.255.0 30.30.30.2
Router(config)#ip route 11.11.11.0 255.255.255.0 30.30.30.2
Router(config)#ip route 12.12.12.0 255.255.255.0 30.30.30.2
Router(config)#ip route 13.13.13.0 255.255.255.0 30.30.30.2

Verifikasi routing pada router untuk memastikan bahwa routing berjalan, dengan cara.
#sh ip route


  • Router-IDN-2


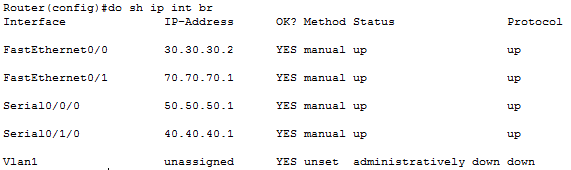

IP yang digunakan.


Gunakan routing dynamic eigrp dan routing static

Router-IDN-2(config)#rou eigrp 1
Router-IDN-2(config-router)#net 30.30.30.0
Router-IDN-2(config-router)#net 70.70.70.0
Router-IDN-2(config-router)#net 50.50.50.0
Router-IDN-2(config-router)#net 40.40.40.0
Router-IDN-2(config-router)#no auto-summary
Router-IDN-2(config-router)#ex

Lanjut pada routing stitic

Router-IDN-2(config)#ip route 60.60.60.0 255.255.255.252 40.40.40.2
Router-IDN-2(config)#ip route 14.14.14.0 255.255.255.0 40.40.40.2
Router-IDN-2(config)#ip route 10.10.10.0 255.255.255.0 50.50.50.2
Router-IDN-2(config)#ip route 11.11.11.0 255.255.255.0 50.50.50.2
Router-IDN-2(config)#ip route 12.12.12.0 255.255.255.0 50.50.50.2
Router-IDN-2(config)#ip route 13.13.13.0 255.255.255.0 70.70.70.2

Verifikasi routing yang telah di konfigurasi.
#sh ip route


  • Router-IDN-3

Pada Router-IDN-3 menggunakan routing dynamic eigrp dan routing static. Router-IDN-3 akan memberikan DHCP untuk network 14.14.14.0/24.

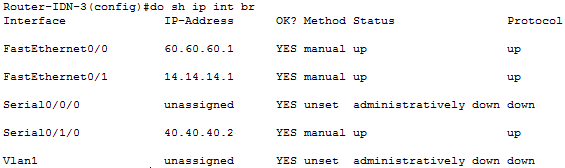

Router-IDN-3 menggunakan IP tersebut pada setiap interfacenya.


Konfigurasi DHCP Pool pada Router-IDN-3

Router-IDN-3(config)#ip dhcp pool client
Router-IDN-3(dhcp-config)#network 14.14.14.0 255.255.255.0
Router-IDN-3(dhcp-config)#default-router 14.14.14.1
Router-IDN-3(dhcp-config)#dns-server 20.20.20.2
Router-IDN-3(dhcp-config)#ex

Konfigurasi routing dynamic eigrp pada Router-IDN-3

Router-IDN-3(config)#rou eigrp 1
Router-IDN-3(config-router)#net 40.40.40.0
Router-IDN-3(config-router)#no auto-summary
Router-IDN-3(config-router)#ex

Lanjut dengan konfigurasi routing static agar Router-IDN-3 terhubung dengan semua host atau client.

Router-IDN-3(config)#ip route 10.10.10.0 255.255.255.0 40.40.40.1
Router-IDN-3(config)#ip route 11.11.11.0 255.255.255.0 40.40.40.1
Router-IDN-3(config)#ip route 12.12.12.0 255.255.255.0 40.40.40.1
Router-IDN-3(config)#ip route 13.13.13.0 255.255.255.0 40.40.40.1

Verifikasi routing tabel pada Router-IDN-3
#sh ip route


  • Router-IDN-4

Tabel IP yang digunakan untuk Router-IDN-4


Konfigurasi sub interface untuk VLAN 10 yang akan kita gunakan.

Router-IDN-4(config)#in fa 0/0.10
Router-IDN-4(config-subif)#encapsulation dot1Q 10
Router-IDN-4(config-subif)#ip add 10.10.10.1 255.255.255.0
Router-IDN-4(config-subif)#no shut
Router-IDN-4(config-subif)#ex

Router-IDN-4(config)#in fa 0/0.20
Router-IDN-4(config-subif)#encapsulation dot1Q 20
Router-IDN-4(config-subif)#ip add 11.11.11.1 255.255.255.0
Router-IDN-4(config-subif)#no shut
Router-IDN-4(config-subif)#ex

Router-IDN-4(config-if)#in fa 0/1.30
Router-IDN-4(config-subif)#encapsulation dot1Q 30
Router-IDN-4(config-subif)#ip add 12.12.12.1 255.255.255.0
Router-IDN-4(config-subif)#no shut
Router-IDN-4(config-subif)#ex

Angka 10,20 dan 30 itu disesuaikan dengan number VLAN yang akan kita buat. Aktifkan interface yang telah kita buat sub interfacenya.

Router-IDN-4(config)#in fa 0/0
Router-IDN-4(config-subif)#no shut
Router-IDN-4(config-subif)#ex

Router-IDN-4(config)#in fa 0/1
Router-IDN-4(config-subif)#no shut
Router-IDN-4(config-subif)#ex

Masukan IP ROUTING agar sub interface ter-routing secara otomatis.

Router-IDN-4(config)#ip routing

Setelah konfigurasi IP selesau, lanjut dengan routing dynamic dan routing static pada router.

Router-IDN-4(config)#rou eigrp 1
Router-IDN-4(config-router)#net 50.50.50.0
Router-IDN-4(config-router)#no auto-summary
Router-IDN-4(config-router)#ex

Routing static.

Router-IDN-4(config)#ip route 14.14.14.0 255.255.255.0 50.50.50.1
Router-IDN-4(config)#ip route 13.13.13.0 255.255.255.0 50.50.50.1
Router-IDN-4(config)#ip route 60.60.60.0 255.255.255.252 50.50.50.1

Verifikasi Routing yang dikonfigurasi pada Router-IDN-4
#sh ip route


  • Switch-IDN-1

Switch-IDN-1 akan membuat 2 VLAN dengan mode access dan pada interface yang menuju router menggunakan mode trunk

Switch(config)#vlan 10
Switch(config-vlan)#name vlan10
Switch(config-vlan)#ex

Switch(config)#vlan 20
Switch(config-vlan)#name vlan20
Switch(config-vlan)#ex

Switch(config)#in fa 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#ex

Switch(config)#in fa 0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#ex

Switch(config)#in fa 0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#ex

Verifikasi interface yang di trunk pada Switch-IDN-1


  • Switch-IDN-2

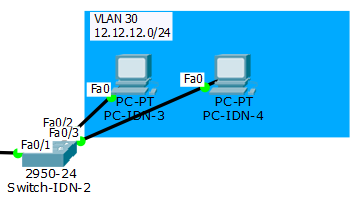

Switch-IDN-2 membuat 1 VLAN untuk 2 host dengan mode access dan mode trunk pada interface yang menuju router.


Switch-IDN-2(config)#vlan 30
Switch-IDN-2(config-vlan)#name vlan30
Switch-IDN-2(config-vlan)#ex

Switch-IDN-2(config)#in ra fa 0/2-3
Switch-IDN-2(config-if-range)#switchport mode access
Switch-IDN-2(config-if-range)#switchport access vlan 30
Switch-IDN-2(config-if-range)#ex

Switch-IDN-2(config)#in fa 0/1
Switch-IDN-2(config-if)#switchport mode trunk
Switch-IDN-2(config-if)#ex

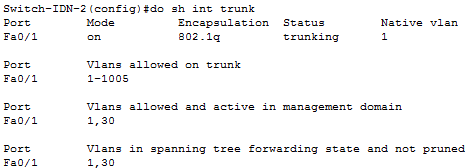

Verifikasi interface trunking pada Switch-IDN-2


  • Multilayer-IDN-1


Multilayer-IDN-1 akan membuat VLAN dengan mode access dan membuat DHCP VLAN untuk host atau client yang terhubung.

Multilayer-IDN-1(config)#vlan 40
Multilayer-IDN-1(config-vlan)#name vlan40
Multilayer-IDN-1(config-vlan)#ex

Multilayer-IDN-1(config)#in vlan 40
Multilayer-IDN-1(config-if)#ip add 13.13.13.1 255.255.255.0
Multilayer-IDN-1(config-if)#ex

Multilayer-IDN-1(config)#in ra fa 0/2-3
Multilayer-IDN-1(config-if-range)#switchport mode access
Multilayer-IDN-1(config-if-range)#switchport access vlan 40
Multilayer-IDN-1(config-if-range)#ex

Membuat DHCP VLAN untuk host yang terhubung pada Multilayer-IDN-1.

Multilayer-IDN-1(config)#ip dhcp pool vlan40
Multilayer-IDN-1(dhcp-config)#network 13.13.13.0 255.255.255.0
Multilayer-IDN-1(dhcp-config)#default-router 13.13.13.1
Multilayer-IDN-1(dhcp-config)#dns-server 20.20.20.2
Multilayer-IDN-1(dhcp-config)#ex

Setting IP pada interface Multilayer-IDN-1 agar bisa terhubung dengan Router-IDN-1



Multilayer-IDN-1(config)#in fa 0/1
Multilayer-IDN-1(config-if)#no switchport
Multilayer-IDN-1(config-if)#ip add 70.70.70.2 255.255.255.252
Multilayer-IDN-1(config-if)#no shut
Multilayer-IDN-1(config-if)#ex
