NMS with THE DUDE Propriority Mikrotik Router OS

Sebelum melakukan monitoring dengan The Dude pastikan semua perangkat sudah tersetting SNMP dan traffic Flow. Untuk mensetting SNMP pada Mikrotik, caranya..

SNMP terdapat pada paket IP > SNMP

Lalu klik enable dan isi trap target dengan IP konputer atau ip yang akan memonitoring perangkat tersebut. Untuk contact info dan location itu opsional boleh diisi boleh juga tidak.

Dan pada community disetting Read and Write karena jika hanya Read biasanya akan mempengaruhi pada koneksi antara perangkat dengan NMSnya.

Lanjut dengang mensetting Traffic Flow pada Mikrotik, caranya..

Traffic Flow terdapat pada paket IP > Traffic Flow

Klik enable dan masukan IP yang akan dikirimkan traffic data oleh Traffic Flow dan masukan PORT yang akan dilalui untuk proses pengeriman traffic data dan pilih version 5.

Jika kedua paket tersebut telah tersetting dengan benar, maka monitoring dengan The Dude bisa dijalankan.

Untuk menambahkan perangkat yang akan dimonitoring terdapat 2 cara, yaitu :

1.      Add Manually

2.      Add Discovery

Add Manually biasanya digunakan untuk manambah 1 atau 2 perangkat saja, dengan memasukan IP perangkat tersebut dan service yang akan dimonitoring.

Untuk Add Manually bisa klik tanda (+) pada menu.

Maka akan muncul form yang akan meminta IP perangkat dan service yang akan dimonitoring.

Masukan IP address perangkat dan ceklis secure mode dan router OS jika perangkat yang digunakan adalah Mikrotik Router OS. Next untuk melanjutkan.

Menambahkan service yang akan dimonitoring.

Klik tanda (+) dan masukan service yang akan dimonitoring satu per satu. Menggunakan cara ini berbilang lama selain harus memasukan satu per satu kadang-kadang service yang dipilih itu tidak support dengan perangkatnya.

Untuk mempermudah bisa klik Discover agar The Dude mencari service yang support dengan perangkatnya.

Klik Finish, dan akan muncul perangkat yang akan monitoring.

Add Discovery menambahkan semua perangkat yang terhubung dalam satu jaringan dan semua perangkat itu harus tersetting SNMP dan Traffic flow, Discovery mempermudah dalam penambahan perangkat karena semua perangkat akan secara otomatis tertambah.

Klik Discover maka akan muncul form dan isi dengan network dari IP komputer yang memonitoring. Ceklis Add Networks To Auto Scan, berfungsi untuk menapilkan Network yang digunakan pada Jaringan tersebut. Discovery Mode, masukan reliable (scan each service) dan jangan menggunakan mode fast (scan by ping) karena jika menggunakan PING sebagai mode, Perangkat yang dimonitoring tidak akan tampil pada layar. Klik DISCOVER.

Tunggu hingga proses Scanning selesai.

Jika proses scanning selesai maka perangkat dan topology jaringan nya muncul pada layar.

Device Settings

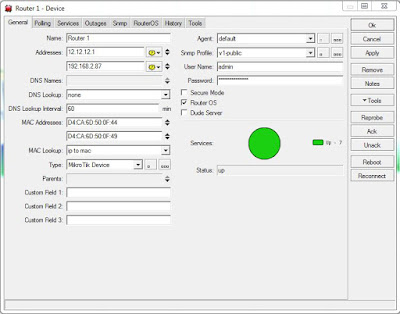

-          General

Name = Nama Perangkat yang dimonitoring.

Address = Alamat IP dari perangkat, bisa dimasukan hanya 1 IP atau bisa lebih seperti diatas.

DNS Lookup = Menjalankan Lookup otomatis jika diperlukan.

DNS Lookup Interval = seberapa sering untuk memeriksa perubahan nama DNS

MAC Address = Alamat MAC disetiap perangkat.

MAC Lookup = Menjalankan MAC Lookup jika diperlukan.

Type = Jenis perangkat, icon apa yang digunakan ditampilkan pada layar.

-          History

Status Perangkat pada The Dude Monitoring

-          Icon Berwarna Hijau

Berarti perangat dalam keaadan baik dan service yang dimonitoring pun berjalan dengan baik.

-          Icon Berwarna Orange

Berarti ada satu atau beberapa service yang tidak berjalan dengan baik.

-          Icon Berwarna Merah

Berarti perangkat disconnected dan tidak terhubung dengan komputer monitoring.
